Ip – ingress schutz & NEMA [NATIONAL ELECTRICAL MANUFACTURERS ASSOCIATION – USA] Bewertung
Der Schutz von Gehäusen gegen das Eindringen von Schmutz oder gegen das Eindringen von Wasser in IEC529 (1991 BSEN60529) definiert. Umgekehrt wird ein Gehäuse, die Ausrüstung schützt gegen das Eindringen von Partikeln auch eine Person vor möglichen Gefahren zu schützen in diesem Gehäuse und dieser Schutz auch als Standard definiert.

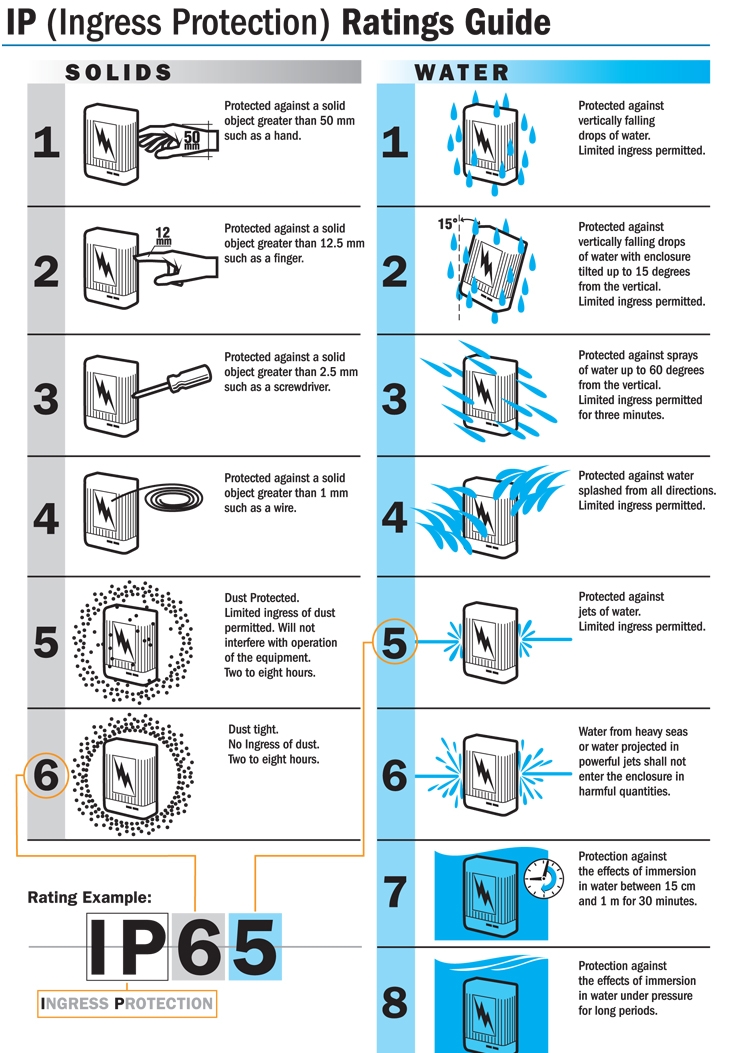

Die Schutzarten werden am häufigsten als „IP“, gefolgt von zwei Zahlen, zB zum Ausdruck IP65, wo die Zahlen definieren den Schutzgrad. Die erste Ziffer (Fremdkörper Schutz) zeigt das Ausmaß, in dem das Gerät vor Partikeln geschützt ist, oder in dem Personen aus geschlossenen Gefährdung geschützt sind. Die zweite Ziffer (Wasserschutz) zeigt das Ausmaß der Schutz gegen Wasser. Die Formulierung in der Tabelle ist nicht genau wie in dem Standarddokument verwendet, aber die Abmessungen genau sind.
Die erste Ziffer in der Bewertung ist der Schutz gegen Berührung und Fremdkörper. Die zweite Ziffer in der Bewertung ist der Wasserschutzfaktor. Die dritte Stelle in der Aufprallschutzfaktor Es wird normalerweise in der folgenden Format angezeigt.
NEMA Bewertungen und IP Gegenwert Diagramm
NEMA Bewertungen
Es gibt viele NEMA Bewertung für Gehäuse zur Verfügung. Unten ist eine kurze Erläuterung der einzelnen NEMA Bewertung.
NEMA 1 Allgemeiner Zweck – in Innenräumen
Typ-1-Gehäuse sind für allgemeine Zwecke im Innenbereich in erster Linie einen gewissen Schutz vor Kontakt mit dem geschlossenen Einrichtungen oder Stellen, an denen ungewöhnliche Betriebsbedingungen nicht vorhanden ist.
NEMA 2 Tropfwassergeschützt – in Innenräumen
Typ-2-Gehäuse sind für allgemeine Zwecke im Innenbereich soll vor allem ein gewisses Maß an Schutz gegen begrenzte Mengen von fallendem Wasser und Schmutz ist.
NEMA 3 Staubdicht, Regendicht, Eis / Schneeregen beständig – innen / außen
Typ 3-Gehäuse sind für allgemeine Verwendung im Freien in erster Linie, um einen gewissen Schutz gegen vom Wind verwehten Staub, regen, und Graupel bereitzustellen; und durch die Bildung von Eis auf dem Gehäuse beschädigt werden.
NEMA 3R Regen Proof & amp; Eis / Schneeregen Proof – innen / außen
Type 3R-Gehäuse sind für allgemeine Verwendung im Freien bestimmt in erster Linie, um einen gewissen Schutz gegen fallende regen bereitzustellen; und durch die Bildung von Eis auf dem Gehäuse beschädigt werden.
NEMA 3S Staubdicht, Regendicht, & amp; Eis / Schneeregen Proof – Im Freien
Type 3S-Gehäuse sind für allgemeine Verwendung im Freien in erster Linie, um einen gewissen Schutz gegen Hagel zu liefern; und durch die Bildung von Eis auf dem Gehäuse beschädigt werden.
NEMA 4 Wasserdicht & amp; Staubdicht – innen / außen
Typ 4 Gehäuse sind für allgemeine Zwecke Innen- oder Außenbereich soll vor allem ein gewisses Maß an Schutz gegen vom Wind verwehten Staub und regen, Spritzwasser und Strahlwasser zu liefern; und durch die Bildung von Eis auf dem Gehäuse beschädigt werden.
NEMA 4x Wasserdicht & amp; Staubdicht – innen / außen
Type 4X-Gehäuse sind für allgemeine Zwecke Innen- und Außenbereich soll vor allem einen gewissen Schutz gegen Korrosion, windblown Staub und regen, Spritzwasser und Strahlwasser zu liefern; und durch die Bildung von Eis auf dem Gehäuse beschädigt werden.
NEMA 5 Nach NEMA 12 für -Schalteinrichtungen abgelöst
Type 5 sehen Sie NEMA 12
NEMA 6 Unterwasser, Wasserdicht, staubdicht, & amp; Eis / Schneeregen Resistant – innen / außen
Typ 6-Gehäuse sind für allgemeine Zwecke Innen- oder Außenbereich in erster Linie, um einen Schutzgrad gegen das Eindringen von Wasser während des zeitweiligen Untertauchen in begrenzter Tiefe bieten soll; und durch die Bildung von Eis auf dem Gehäuse beschädigt werden.
NEMA 7 Underwriters Lab Klasse 1-Gruppen C & amp; D -Explosion Proof – in Innenräumen
Typ 7-Gehäuse sind für den Innenbereich an Standorten der Klasse I, Gruppen A, B, C oder D eingestuft, wie im National Electrical Code definiert. Typ 7-Gehäuse sind in der Lage, den Druck von einer internen Explosion der genannten Gase resultierenden widerstehen, und enthalten, wie eine Explosion ausreichend, dass eine explosive Gas-Luft-Gemisch in der Atmosphäre rund um das Gehäuse vorhandenen werden nicht gezündet werden. Anbei wärmeerzeugenden Gerätes darf keine Außenflächen auf Temperaturen zündfähig explosive Gas-Luft-Gemische in der umgebenden Atmosphäre zu erreichen. Haltungsbereiche müssen Explosion, hydrostatischen und Temperaturausführung Tests erfüllen.
NEMA 8 Underwriters Lab Klasse 1-Gruppen C & amp; D -Explosion Proof – in Innenräumen
Typ 8 ist dieselbe wie NEMA 7, mit der Ausnahme, das Gerät im Ölbad
NEMA 9 Underwriters ‚Lab Klasse II – Gruppen E, F, G – in Innenräumen
Typ 9-Gehäuse sind für spezielle Zwecke im Innenbereich an Orten als gefährlich eingestuft bestimmt (Klasse II, Gruppen E, F oder G, wie im National Electrical Code definiert). Typ 9-Gehäuse sind in der Lage zu verhindern das Eindringen von Staub. Anbei wärmeerzeugenden Gerätes darf keine Außenflächen auf Temperaturen zündfähig oder Verfärbung Staub auf dem Gehäuse oder Zünden Staub-Luft-Gemische in der umgebenden Atmosphäre zu erreichen. Haltungsbereiche müssen das Eindringen von Staub und Temperatur-Design-Tests, und die Alterung der Dichtungen erfüllen (falls verwendet).
NEMA 10 Bureau of Mines
NEMA 11 Korrosionsbeständig & amp; Tropfwassergeschützt – Ölbad – drinnen
NEMA 12 Industriellen Einsatz – staubdicht & amp; Tropfen Tight – in Innenräumen
Typ 12-Gehäuse sind für die industrielle Verwendung in Innenräumen vor allem ein gewisses Maß an Schutz gegen Staub, fallenden Schmutz und tropf nicht korrosiven Flüssigkeiten bieten soll.
NEMA 13 Oildicht & amp; Staubdicht – in Innenräumen
Typ 13-Gehäuse sind für die industrielle Verwendung in Innenräumen in erster Linie auf einen gewissen Schutz gegen Staub, Sprühen von Wasser, Öl und nicht korrosive Kühlmittel.
Vergleicht NEMA und IP-Ratings.
Dieser Vergleich ist nur ungefähr, und es ist die Verantwortung des Benutzers, um die Schutzklasse für die jeweilige Anwendung erforderlich zu überprüfen.
| NEMA vs IP | IP23 | IP30 | IP32 | IP55 | IP64 | IP65 | IP66 | IP67 |
| 1 | x | |||||||
| 2 | x | |||||||
| 3 | x | |||||||
| 4 | x | |||||||
| 4X | x | |||||||
| 6 | x | |||||||
| 12 | x | x | ||||||
| 13 | x |
